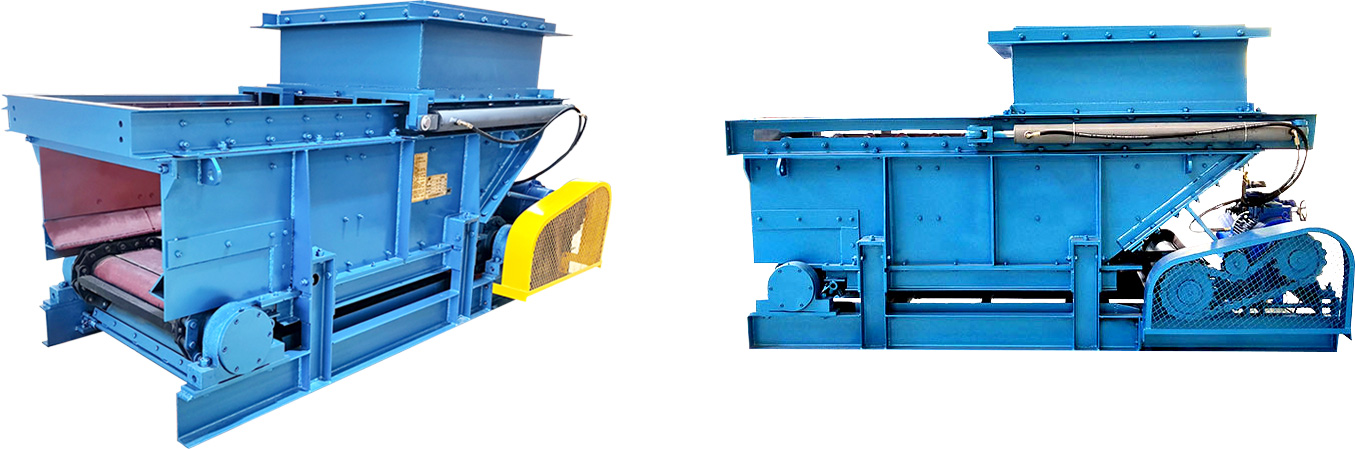

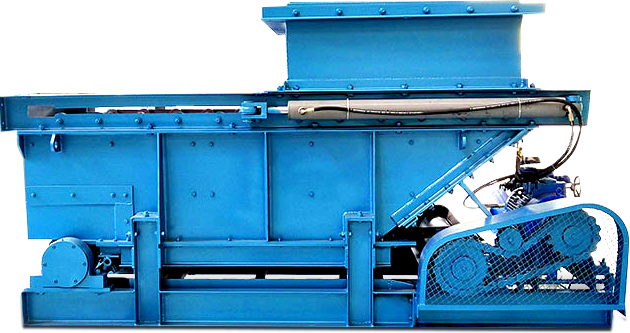

GLL系列链式给煤机

漏 斗

漏斗是连接料仓及给料机箱体的矩形短接，漏斗上部法兰与料仓口法兰相匹配，下部法兰与料体连接，以保证来料有效进入料仓

箱 体

由侧板及底板围成一个相对封闭的箱体，以保证上部来料能够有效进入刮板链上部,便于物料自开口处由刮板输送至下一级输送系统，同时保证不使物料散落。

闸 门

置于漏斗与箱体之间，闸门为电液控制,同时具有可调节输送量的功能

底 架

由型钢焊接而成,牢固稳定，是支撑上部各部件的载体

链条、刮板输送装置

链条采用优质合金钢结构，刮板采用优质碳素结构钢锻打加工制成，材质45，具有高强度高耐磨性; 便于实现连续运输。这种刮板链给料方式，大大提高了设备使用寿命，较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。

传动链轮组,改向链轮组

传动链轮组装有两件驱动链轮,与改向链轮组相呼应,当传动机构带动传动链轮组转动时,传动链轮组带动板式辊子链及刮板进行物料输送，完成输送料过程。

传动机构

采用变频电机,实现无极调速。传动平稳,可靠、调速方便,用户可根据来料量大小调节转速。 输出轴与头轮组采用套简滚子链连接，便于更换使用寿命长。
