矿山企业生产先进采矿设备好帮手

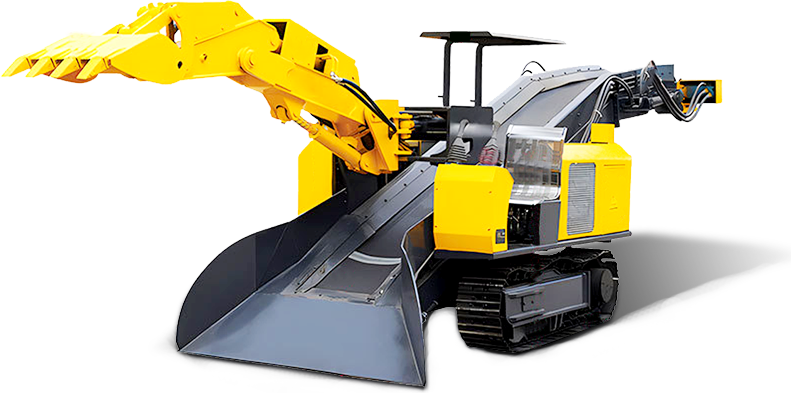

矿用扒渣机

功能合二为一 全液压控制系统

广泛应用于煤矿和磷矿、铁矿、铜矿、金矿等各种金属矿和非金属矿的采掘装车作业。

矿用扒渣机
产品简介&适用广泛
矿用扒渣机
Product Introduction

实力源头厂家/精工品质信赖支持需求定制

煤 矿 金属矿 非金属矿 引水洞 修建隧道 采掘装车

矿用扒渣机也称煤矿用挖掘式装载机,是一种连续生产的高效率出矿机械设备,主要适用于空间狭窄的洞采作业。广泛应用于煤矿和磷矿、铁矿、铜矿、金矿等各种金属矿和非金属矿的采掘装车作业,以及修建铁路隧道、公路隧道和引水洞等的掘进装车作业。

产品优势&细节特点
矿用扒渣机
Detail characteristics

实力源头厂家/精工品质信赖支持需求定制

连续
性强

可连续把岩渣输送到矿车或其他运载设备上,装载平稳,挖掘范围大,不撒料连续性强

一机
多用

窄型机身设计,通过性好,一机多用,可破碎可挖装

作业
稳定

电气和液压系统设有保护装置,使该机能够保证安全平稳作业

节能
高效

整机性能高效节能无污染、噪音低

操作
简单

采用全液压传动,操纵简单、灵敏准确,布局合理,维修方便

由机械手与刮板机相接合,扒渣和输送装车功能合二为一,采用电动全液压控制系统的生产装置,具有安全环保、能耗小、效率高的特点。是矿山企业必不可少的先进的采矿设备,是人工和其它机械的替代产品。

产品组成&参数信息
矿用扒渣机
Product composition

实力源头厂家/精工品质信赖支持需求定制

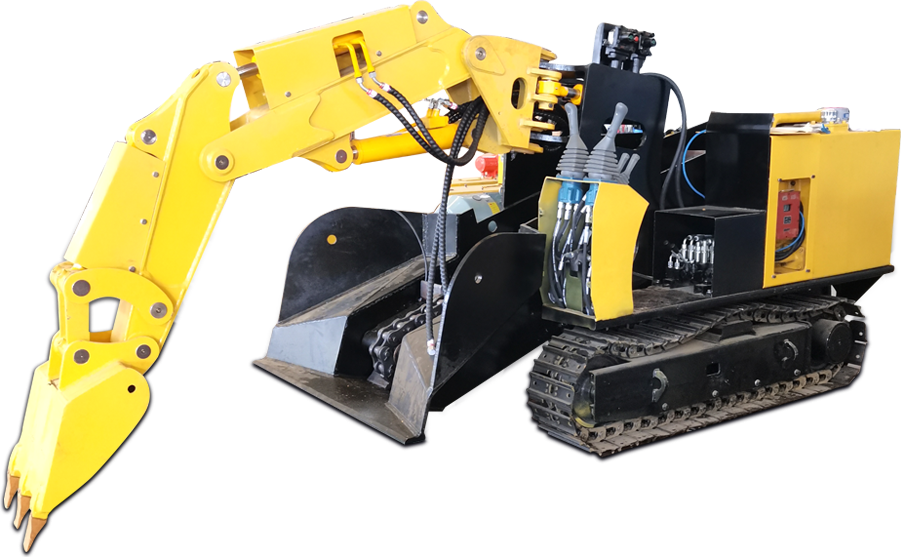

煤矿用挖掘式装载机由挖臂机构、刮板输送机构、履带行走总成、机
架总成、液压操作系统、驾驶棚、电气系统
等七部分组成

挖臂机构 机架总成 电气系统 驾驶棚 刮板输送装置 液压操作系统 履带行走总成
扒渣斗 液压大臂 简易顶棚 卸载机尾 先导操作杆 锻造钢履带 带孔座椅 带式输送机 液压系统
矿用扒渣机 产品参数信息 矿用扒渣机
检测项目 型 号 ZWY-60/22L ZWY-30/18.5L
装载能力m³/h 60 30
挖取距离mm ≥1620 ≥1350
挖掘宽度mm ≥3680 ≥3050
装载宽度mm ≥3680 ≥3050
挖掘高度mm ≥2600 ≥2200
挖掘深度mm ≥500 ≥400
最大卸载高度mm ≥1360 ≥1200
离地间隙mm ≥180 ≥160
履带平均接地比压MPa ≥0.1 ≥0.1
履带最小转弯半径m ≥3 ≥2.5
爬坡能力° 16 16
行走速度m/s 0.29 0.15
额定工作压力MPa 15 15
主电机功率kw 22 18.5
整机整理kg 6300±30 3800±200
电器绝缘 三相对地MΩ >1.5 >1.5
相间MΩ >1.5 >1.5
外形尺寸 长mm 6130±50 4820±50
宽mm 1575±50 1250±50
高mm 2100±50 1250±50
产品型号说明
型号说明:
矿用扒渣机

履带式

装载能力60m³/h
装载功率22kw

液压式

挖掘式

用途:煤矿用装载机

工作原理&过程解析
矿用扒渣机
Working principle

实力源头厂家/精工品质信赖支持需求定制

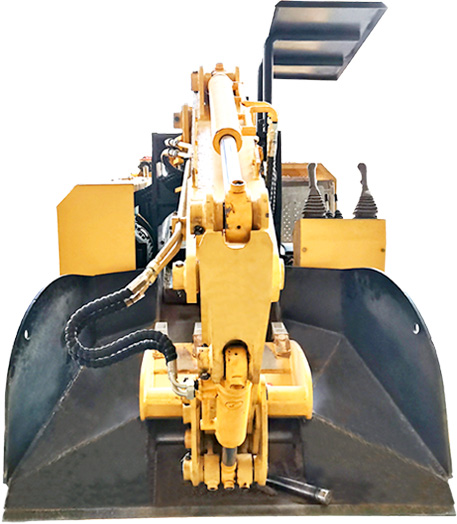

工作过程是先由履带推进,使刮板前段料口装满石料,再用铲斗将石料扒进刮板输送机,刮板输送机将石料输送到后面,卸入自卸汽车梭式矿车或其它转载设备上去。

也可用铲斗清理工作面或将远处的石料扒进料口。
