DDZ型（第三代）带式输送机用断带抓捕器（以下简称断带抓捕器）是专门针对带式输送机由于各种原因发生断带事故后，对断裂的输送带实施可靠抓捕的一...
电话联系 在线咨询一、DDZ型（第三代）带式输送机用断带抓捕器概述
1.用途
DDZ型（第三代）带式输送机用断带抓捕器（以下简称断带抓捕器）是专门针对带式输送机由于各种原因发生断带事故后，对断裂的输送带实施可靠抓捕的一种机械式保护装置，该装置能非常有效地避免断带事故的进一步延伸，防止设备损坏及保障人身安全。该装置具有判断发生断带信号的准确性、制动实施的灵敏性、制动抓捕的可靠性、安装运输的方便性等综合性能，是一项全新断带抓捕理念的专利技术，产品性能和可靠性大大超过同类产品，可广泛应用于矿山、冶金、电力、港口码头等生产企业的带式输送机，尤其对于大倾角、大运量、长距离的带式输送机提高安全运行记录是一项重要的保障措施。
当带式输送机发生断带时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的承载段、回空段胶带。在需要时可作卡带器使用。产品执行标准：MT820-2006、Q/KA 006-2020。
2.主要技术性能
◆ 全带面抓捕、上下带面同时抓捕、可靠性高
◆ 抓捕机构采用重力驱动、动作灵敏迅速
◆ 触发原理简单、信号准确
◆ 抓捕靴块不会对胶带造成二次破坏
◆ 适用于上运、下运或其他线路工况复杂的带式输送机
◆ 结构简单、坚固，易于维护
◆ 独立的结构基础，不影响输送机机身强度
◆ 断带事故恢复时间短
3、结构组成
断带抓捕器由上机架、下机架、上抓捕架、下抓捕架、配重箱体、配重块、抓捕靴块、滑轮、信号装置等组成（如图1所示）。
4、工作原理
当带式输送机正常工作时，上抓捕架由支撑托辊在胶带的张力作用下与承载带下底面（槽型弧底）接触，下抓捕架由托辊与下胶带接触。当带式输送机发生断带事故时，胶带下滑，胶带张力骤降，抓捕器的上下托辊失去支撑力。上抓捕架在配重箱的作用下与横梁配合将下滑的承载胶带抓住，下抓捕架由在自身重力作用下与下横梁配合将回空胶带抓住，保护输送机。在上下抓捕架实施抓捕动作的同时，触发信号装置，信号装置与带式输送机主控间通信发出断带事故信号，促使主控发出停车命令，保护输送机，从而避免因断带发生重大安全事故（如图2所示）。
5.适用条件
◆ 适合于带宽65～200 cm、倾角6°～30°的上运、下运带式输送机。
◆ 机架型式：固定式、吊挂式。
◆ 环境温度为-20℃~+50℃。
二、DDZ型（第三代）带式输送机用断带抓捕器技术参数
| 序号 | 规格型号 | 额定制动力（kN） | 带宽（cm） |
| 1 | DDZ-400/65 | 400 | 65 |
| 2 | DDZ-400/80 | 400 | 80 |
| 3 | DDZ-400/100 | 400 | 100 |
| 4 | DDZ-400/120 | 400 | 120 |
| 5 | DDZ-600/65 | 600 | 65 |
| 6 | DDZ-600/80 | 600 | 80 |
| 7 | DDZ-600/100 | 600 | 100 |
| 8 | DDZ-600/120 | 600 | 120 |
| 9 | DDZ-600/140 | 600 | 140 |
| 10 | DDZ-600/160 | 600 | 160 |
| 11 | DDZ-600/180 | 600 | 180 |
| 12 | DDZ-1000/100 | 1000 | 100 |
| 13 | DDZ-1000/120 | 1000 | 120 |
| 14 | DDZ-1000/140 | 1000 | 140 |
| 15 | DDZ-1000/160 | 1000 | 160 |
| 16 | DDZ-1000/180 | 1000 | 180 |
| 17 | DDZ-1000/200 | 1000 | 200 |
| 18 | DDZ-1500/120 | 1500 | 200 |
| 19 | DDZ-1500/140 | 1500 | 140 |
| 20 | DDZ-1500/160 | 1500 | 160 |
| 21 | DDZ-1500/180 | 1500 | 180 |
| 22 | DDZ-1500/200 | 1500 | 200 |

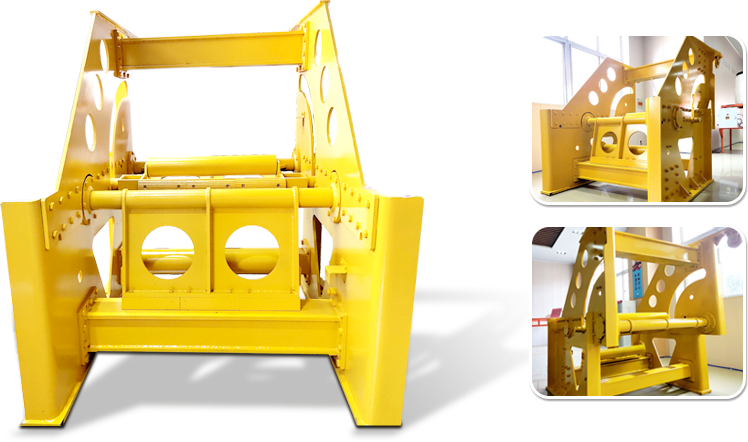

二、DDZ型（第三代）带式输送机用断带抓捕器实物图
