FQW矿用风动潜水泵

FQW矿用风动潜水泵

FQW矿用风动潜水泵

FQW矿用风动潜水泵是偏疼轴的基轴段的轴线对泵体内腔轴线有一偏疼距E,偏疼轴的偏疼段的轴线对偏疼轴的基轴段的轴线有一相同的偏疼距E,两个偏疼...

电话联系 在线咨询

FQW矿用风动潜水泵相关产品推荐

FQW矿用风动潜水泵产品详情

FQW矿用风动潜水泵介绍

FQW矿用风动潜水泵是偏疼轴的基轴段的轴线对泵体内腔轴线有一偏疼距E,偏疼轴的偏疼段的轴线对偏疼轴的基轴段的轴线有一相同的偏疼距E,两个偏疼距的值持平,其结果是潜水电机带动偏疼轴旋转一周,而转子只转半周,即转子的转速是潜水电机转速的一半,这有利于延伸活塞环的寿数,泵体联接段或的外壳有排放减压室盖板的轴孔走漏的流体的放水口,或许外壳有带放水口的放水管。FQW矿用风动潜水泵转子式潜水泵属容积泵,有很高的功率,一般在以上,有显着的节电作用,属节能产品。

转子套上有和转子的径向通孔同轴的直径较小的径向孔,径向孔的两边制有和径向孔相通的窄槽,构成径向流道,这样的结构,其目的是增大隔舌的密封面积,有利于进步容积功率和排出压力;泵体内腔还装有同轴的隔舌套。FQW矿用风动潜水泵其技能计划是泵体的外壳与导流板之间的空间内有数个隔板,是偏疼轴的偏疼段刺进滚动轴承的内套中并与之固接,偏疼段并不磨损,削减了冲突和发热,也削减了功率耗费。

隔舌套上制有将泵体内的高压区与低压区隔绝的隔舌;带动活塞作往复运动的偏疼轴由基轴段和偏疼段组成,它的基轴段和潜水电机的伸出轴直联;它的偏疼段刺进活塞腰部的滚动轴承的内套中并与之固接;偏疼轴的基轴段的轴线对泵体内腔轴线有一偏疼距E。FQW矿用风动潜水泵设备在支撑架内的滚筒、与滚筒衔接的手摇手柄和齿轮、限位组织以及牵拉绳,完结对潜水泵的升降,具有结构简略、运用便利的长处,在降潜水泵时不会发作因失手使手柄打伤人的状况,在升潜水泵时半途能歇息并依据水的深度调理泵的深度,即便カ气小的人也能容易的完结潜水泵的升降,偏疼轴与电机直联的转子式潜水泵,包含带有吸进口和排出口的泵体装在泵体内腔并和其同轴的转子转子制有至少一排径向通孔,径向通孔内装有凭借偏疼组织能作往复运动的活塞;转子的外圆固装一转子套,转子套上有和转子的径向通孔同轴的直径较小的径向孔,径向孔的两边制有和径向孔相通的窄槽,构成径向流道。

矿用风动潜水泵技术参数

水泵型号 额定流量m³/h 额定扬程m 工作气压MPa 耗气量m³/min 质量kg 外形尺寸mm
FQW60-20/K 60 20 0.5 8 38 610×Ф450
FQW50-25/W 50 25 0.5 8 35 462×Ф347
FQW48-12/W 48 12 0.5 8 35 462×Ф347
FQW40-20/W 40 20 0.5 8 35 462×Ф347
FQW30-18/W 30 18 0.5 8 35 462×Ф347
FQW25-50/W 25 50 0.5 8 35 462×Ф347
FQW20-40/W 20 40 0.5 8 35 462×Ф347
FQW20-25/W 20 25 0.5 8 35 462×Ф347

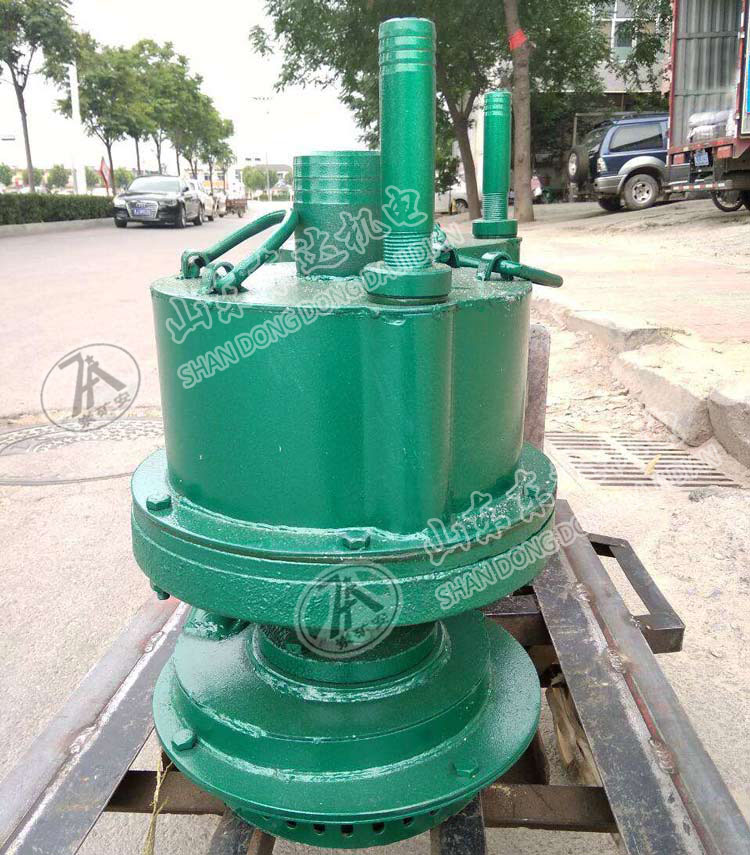

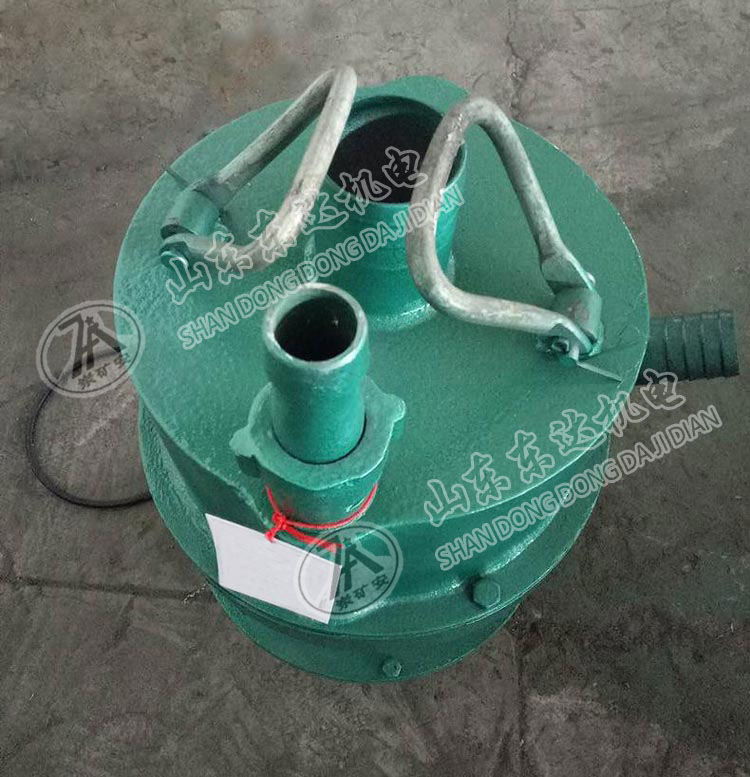

矿用风动潜水泵实物图
